Termografos
El termografo es un equipo digital destinado a la medición, registro y el resguardo de datos de temperatura instrumentados. Un termografo en su concepto generalizado también aplica en algunas ocasiones a la medición simultánea de la humedad relativa para instrumentación en espacios cerrados como galerías, almacenes, librerías, archivo, invernadoros, transporte de perecederos, medicamentos, plasma, etcétera. El campo de aplicación de un termorafo es tan variada como procesos industriales, de laboratorio o academicos existen.
Las tres funciones principales de un termografo son:
Medición de la temperatura: El termografo cuenta internamente con un sensor de temperatura semiconductor o, en algunos casos, con un sensor de platino que mide la temperatra sin necesidad de utilizar sonda externa. La señal de temperatura es procesada por un equipo completo de control que discretizan la señal, la convierten a un determinado nivel de voltaje y la traducen en un valor que, mediante una referencia, corresponde a una temperatura en cualquiera de sus escalas. La temperatura puede ser o no presentada en un display o algun metodo de visualización según el modelo seleccionado.
Registro de la temperatura: En su interior un termografo debe contar con método de almacenamiento de datos que le permita guardar y resguardar la información medida para su posterior descarga y analisis.. En función del modelo seleccionado el termografo tendrá un determinado número de registros diaponibles para el almacenamiento de lo datos. Algunos modelos posee un firmware que impide la manipulación de los registros capturados, con el fin de evitar un uso malintencionado de los registros.
Descarga de datos: Todo termografo debe contar con un metodo que permita conectar el dispositivo a un equipo para descargar la informacióm y visualizarla. El puerto USB es el más recurrido por los terografos, ya que la mayoría de las computadoras actuales poseen este puerto de comunicación. Al mismo tiempo un temógrafo debe contar con el software y controladores necesarios para descargar, graficar y exportar los datos a una protaforma de procesamiento cuando sea necesario.

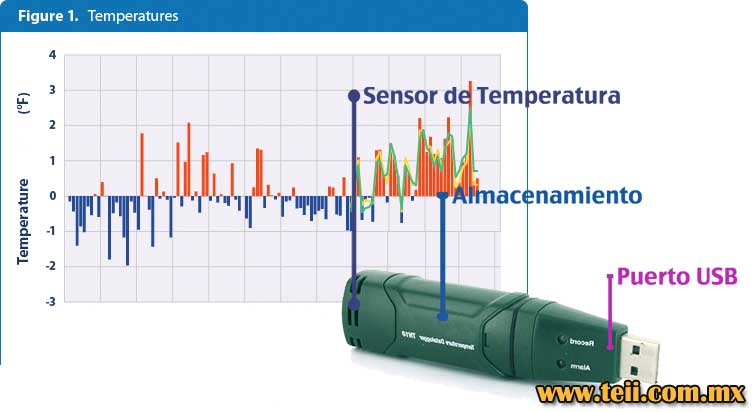

La siguiente imagen nos muestra gráficamente las funciones esenciales que debe cumplir un termografo.
Termografos de temperatura
Los termografos de temperatura miden exclusivamente la variable en cuestion, en los siguientes modelos se mencionan los equipos más apropiados para la aplicación de medición y registro de temperatura.
Modelo Temp101A
 |
Termografo de bajo costo y tamaño reducido, rango de medición -40 a +80ºC, perfecto para espacios muy reducidos. Incluye un boton de inicio/paro que facilita el proceso de registro. Estas caracterñisticas en combinadas con la capacidad del termografo de meditr hasta 2 millones de lecturas hacen al termografo una solución ideal para un conjunto amplio de aplicaciones.
Algunas de las aplicaciones por mencionar son; cadenas frias, almacenes, mapeo, HVAC, refrigeración y monitoreo de congelados. |
Modelo Temperature Retriever
 |
Termografo de alta precisión con elemento sensor RTD, rango de medición -40 a +80ºC, tamaño reducido con memoria para almacenar hasta 1 millón de lecturas con función para alarmas y botón para inicio y paro de registro.
Su batería de larga duración con vida útil de hasta 10 años con un muestreo de 1 lectura cada 15 minutos. Cuenta con una carcasa sólida de ABS. |
Modelo TH10
 |
Termografo con interfaz USB integradade bajo costo para mediciones de -40 hasta 70ºC, momoria para almacenar hasta 32,000 lecturas con con software compatible con Windows, periodos de medición programables desde 2 segundos hasta 24 horas.
Incluye baterías con vida útil promedio de 1 año, cunta con programación de alarmas, alta y baja. |
Modelo USB-501-LCD
 |
EL modelo USB-501-LCD es un termografo con pantalla y puerto USB incluido. Su pantalla nos da acceso a la última lectura registrada así como a los valores máximo y mínimo registrado.
Cuenta con una memoria interna que permite registrar hasta 16, 379 lecturas, cuenta con funciones programables como periodo de muestreo y alarmas.
|
Termografo de temperatura y humedad
Otra calsificación de los termógrafos la conforman los dispositivos capaces de medir simultáneamente la variable de temperatura y humedad. Ambas mediciones son almacenadas en su memoria interna para su posterior descarga de datos, permite acceder a otros parámetros como el punto de rocío, parámetro útil en muchas aplicaciones.
RHTemp101A
 |
Termografo de temperatrua y humedad con rango de medición -40ºC a +80ºC en resolución 0.1ºC y 0 a 95%RH con resolución 0.1%RH, memoria para almacenar hasta 1 millon de lecturas con botón de inicio y paro.
Cuenta con varias funciones configurables como taza de muestreo, alarmas entre otras funcio es muy útiles. Su batería tiene una vida útil promedio de 10 años configurada a un muestreo de una lectura cada 15 minutos. |
RHTemp101A
 |
Termografo compacto de alto desempeño para registrar temperatura y humedad relativa, no requiere sondas externas y cuenta con una memoria interna no volátil con capacidad para guardar hasta 16,383 lectruas por canal en un rango -40ºC a +80ºC y 0 a 95%RH, cuenta con indicadores LED para vidualización de alarmas.
Su batería tiene en promedio una vida útil de 1 año. |
Modelo RHT10
 |
Registrador termografo con interfaz USB integrada de bajo costo con capaidad de memoria de 32,000 lectrua con software compatible con ambientes Windows. Cuenta con un rango de medición de -40 a +70ºC y 0 a 100% RH no condensada. Su batería cuenta con una vida útil promedio de 1 año.
El software incluido permite modificar diversos parámetros como el periodo de muestreo, alarmas, identificador del termografo entre otras. |
Modelo USB-502-LCD
 |
Termografo para temperatura y humedad con pantalla e interfaz USB integrada, rango de medición -35 a +80ºC, y 0 a 100%RH, su pantalla de alto contraste permite consultar de manera rápida los valores actuales así como los valores máximos registrados de amabas variables.
Utiliza una batería de Litio con vida útil promedio de 1 año, cuenta con una memoria para almacenar hasta 32, 758 lecturas. |
Software
El software es un elemento indispensable en el uso de termografos ya que sin estos no es posible el análisis de los datos recolectados. En conjunto con el software los termografos deben contar con un controlador que permitan el adecuado acople del equipo con la computadora donde se realizará la descarga de la información. En lo que respecta a los modelos Temp101A, RHTemp101A, y los equipos Retriever el software es de útilma generacion bellamente presentado que facilita en mucho el proceso de análisis de datos ya que en forma automática presenta valores como promedio, desviación estándar, entre otros parámetros, el software es de los mejores diseñados en la gama de productos.
Sinónimos
Otros terminos que podemos encotrar asociados al concepto de termografo son: data logger, registrador de temperatura, chismógrafopor mencionar los más utilizados.
