JCS-33A, Controladores  digitales de Temperatura

La familia JCS-33A es una gama completa de controladores de temperatura. Los equipos JCS-33A se encuentran disponibles  en una versión compacta normalizada con carátula de 48 X 48 mm, con funciones de control avanzadas  PID y con salidas personalizables para cumplir las especificaciones de diversos procesos industriales.
Salidas de control disponibles en serie JCS-33A:

• Contacto de relevador : 1A
• Salida sin contacto de Voltaje Directo (SSR): 12VCD
• Salida de corriente: 4 a 20 mA CD


Especificaciones técnicas, serie JCS-33A

Toda la serie de controladores JCS-33A, entre los que se encuentran los modelos JCS-33A-R/M y JCS-33A-S/M comparten las siguientes especificaciones técnicas:

1. Compatible con todos los tipos de Termopar : K, J, R, S, B, E, T, N, PL-II y C
2. Compatible con RTD: Pt100,  JPt100
3. Compatible con entradas lineales análogas directas: 4-20 mA,  0-20 mA, 0-1 V, 0-5 V, 1-5 V, 0-10 V.

4. Doble display para visualización simultánea de PV y SV

5. Tamaño de carátula estandarizada: 48 X 48 mm
6. Alimetnación: 100 a 240 VCA. Existen equipos configurables a 24VCD/CA


Acción de control

La gama de controladores serie JCS están desarrollados con lo último en tecnología para ofrecer procesos de control exactos, es por ello que todos incorporan un sofisticado algoritomo de control PID que garantiza mínimas desviaciones y procesos altamante confiables en los diferentes tipos de salidas disponibles. También es posible utilizar un algoritmo ON-OFF para procesos sencillos que no requieren alta exactitud.

Identificacion de panel en familia JCS-33A

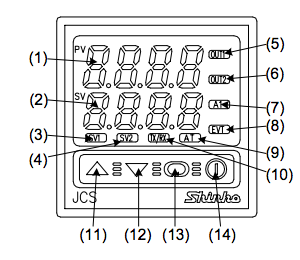

El pánel frontal en los controladores dela serie JCS son estándar e incluyen las mismas distribución de teclas e indicadores. La siguiente figura muestra el esquemático del panel frontal seguida de  la identificación de funciones para los controladores familia JCS-33A  que incluyen a los equipos JCS-33A-R/M y JCS-33A-S/M.

1. Display PV
   Indica en color marrón la el valor de entrada proveniente del sensor, en caso de utilizar termopares o RTD el valor corresponde a la temperatura medida.
2. Display SV
   Indica en color verde el valor porgramado al cual se llevará el sistema
3. Indicador SV1
   Un indicador verde enciende cuando el valor SV1 está siendo representado en el display SV
4. Indicador SV2
   Un indicador verde enciende cuando el valor SV2 está siendo representado en el display SV
5. Indicador OUT1
   Cuando la salida OUT1 o salida de calentamiento está Encenida un indicaor verde prenderá
6. Indicador OUT2
   Cuand la salida OUT2 está Encendida un indicador amarillo prenderá
7. Indicador A1
   Cuando la salida A1 está Encendida un indicador luminoso rojo prenderá
8. Indicador EVT
   Enciende un indicador marrón cuando la salida Event está activada
9. Indicador AT
   Enciende un indicador luminoso amarillo cuando la función Auto-Tuning está siendo desempeñada
10. Indicador TX/RX
    Un indicador luminoso parpadea cuando la salida de comunicación serial está recibiendo o transmitiendo datos
11. Tecla de incremento
    Incrementa el valor numérico de una propiedad
12. Tecla de decremento
    Disminuye el valor numérico de una propiedad
13. Tecla Modo
    Selecciona el modo de configuración o registra el calor configurado
14. Tecla OUT/OFF
    La salida de control en función ON/OFF o AUto/Manual puede ser cambiada. Para cancelar la salida de control en modo ON/OFF presione OUT/OFF por aproximadamente 1 segundo.

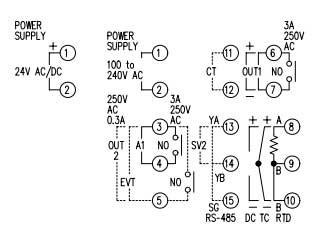

Diagrama de conexiones JCS

Al momento de realizar las conexiones eléctricas a cualquier equipo de la familia JCS-33A asegúrese de consultar y comprender a totalidad la nomenclatura y  disposición de pines mostrada en el siguiente diagrama. Consulte nuestro blog de la serie JCS-33A para información más especifica o generar su  propia pregunta.

Montaje del controlador

Monte el controlador verticalmente para asegurar una aderencia apropiada que cumpla las pruebas de polvo y goteo según la norma IP66. El espesor recomendado del panel debe estar en el rango de 1 a 15 mm. Inserte el controlador por la parte de enfrente y asegurelo por la parte trasera con los soportes hasta asegurarlo perfectamente al panel. Nunca utilice piezas hechizas o aditamentos que no son parte del controlador.
