Hanyoung hx4 y hx9.

Hanyoung HX4, HX9

Controladores Hanyoung HX4, HX9 es una familia completa de dispositivos electrónicos de tamaños normalizados. Hanyoung HX4 y Hx9 son controles con carátulas de 48 X 48 mm y 96 X96 mm respectivamente con funciones de control básicas ON OFF así como procesos avanzados PID para entradas de sensores Termopares, RTD PT100, 1-5 VCD así como corriente 4-20 mA proveniente de gran cantidad de transductores como presión, caudal, etcétera.

La famila HX4 y HX9 de Hanyoung es altamente funcional ya que permite seleccionar entre 1 de los 3 tipos de salidas de control disponibles, así, según el proceso industrial a controlar, es posible seleccionar entre salida a Relevador, SSR y 4-20 mA. Esta característica de los equipos Hanyoung HX4 y HX9 permite controlar desde procesos sencillos Encendido / Apagado hasta control en equipos de servo movimiento y servo posicionamiento.

Una de las ventajas que de la famila HX de Hanyoung es posibilidad de utiliza todas las funciones en diferentes tamaños de carátula, además de los modelo HX4 (48 X 48 mm) y HX9 (96X96 mm) que ya mencionamos están disponibles los modelos HX2 con tamaño de carátula 48 X 96 mm, HX3 de 96 X 48 mm y finalmente HX7 cuyo tamaño es 72 X 72 mm.

Toda la serie cuenta con un diseño de profundidad reducido de 63 mm que permite un proceso de instalación más cómodo en las terminales traseras del controlador, adicional a esto los equipos cuentan con la opción de retransmisión de señal 4 - 20 mA. Otra característica de importancia es que el controlador puede ser configurado con la opción de comunicación para sietemas integrados en proyectos de virtualización con software de Adquisición de Datos, la comunicación RS485 es especialmente útil para el control remoto de sistemas de automatización.

Especificaciones Hanyoung HX4, HX9, HX2, HX3 y HX7

La serie hanyoung Hx comparte muchas características técnicas en todas sus variantes de modelos, por ejemplo, toda la serie utiliza una excitación 100 - 240 VCA, con un consumo de potencia máximo 6W, entrada de sensor análoga universal, ciclo de muestreo de 62.5 cm, temperaura máxima de operación en el rango 0 a 50ºC y una humedad de operación no condensada de 85%RH.
Dependiendo del tipo de salida de control que utilice en el dispositivo en la siguiente tabla localizará los parámetros de operación en cada una de ellas.

Salida de Control HX4, HX9, etc
Relevador

N.A. 5A, 250VCA,
N.C. 3A, 250VCA.

Pulso SSR Voltaje encendido: 12VCD
Voltaje apagado: 0.1 VCD
Corriente SCR 4 - 20 mA

Identificación de partes y definición

La siguiente imagen nos muestra un controlador Hx4 con carátula de 48 X 48 mm donde se ubican con números las partes que integran la carátula del equipo, se hará la descripción detallada de cada una de las partes a fin de tener un panorama claro del funcionamiento del equipo.

Hanyoung hx4 mexico imagen

  1. Variable de proceso: Despliega el valor de la variable de proceso, es decir, el valor de la variable medida.
  2. Valor programado (Set Value SV): Despliega el valor al que queremos llevar el sistema de control
  3. Tecla incremento: Incremeneta el valor de programación o se utiliza para subir entre los grupos del menú así como cambiar el parámetro en una propiedad.
  4. Tecla decremento: Decrementa el valor de programación o se utiliza para bajar entre los grupos del menú así como cambiar el parámetro en una propiedad.
  5. Tecla cambio (shift): Se utiliza para mover la posición del dígito en una propiedad
  6. Tecla de ajuste (SET): La tecla de ajuste confirma el valor ajustado y permite moverse entre los parámetros del grupo de opciones. Si es presionado durante 3 segundos ingresa a la configuración del display o regresa al modo de operación.
  7. Indicador de operación: Se trata de indicadores luminosos que mostrarán el estado de operación del controlador. SV2 encenderá cuando el display muestre la variable SV2, OUT1 cuando la salida de control principal esté siendo activada según los parámetros programados en el controlador, etcétera.

Diagrama de conexiones y dimensiones para recorte

En las siguientes imganes encontrará para cada modelo el diagrma de conexiones y las dimensiones para corte en panel donde será fijado el controlador. Tome este manual únicamete como referencia y siempre confirme los datos exactos en su controlador por si llegara haber variaciones por modelo reciente o la región.

Para hacer el corte en panel y realizar las conexiones del controlador hanyoung hx4 porfavor refiérase al siguiente diagrama en conjunto con su manual de operación.

Controlador hanyoung hx4, dimensiones y diagrama de conexiones

Diagrama de conexión hx4 imagen

Controlador hanyoung hx9, dimensiones y diagrama de conexiones

hanyoung hx9 imagen

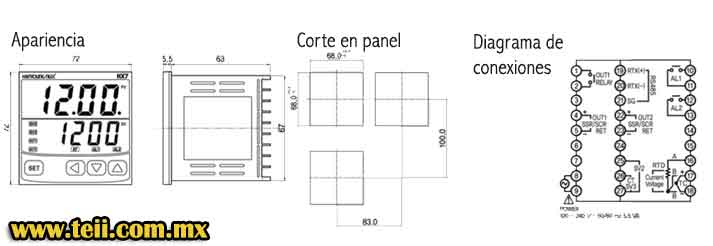

Controlador hanyoung hx7, dimensiones y diagrama de conexiones

diagrama conexion hx7

Sufijos y modelos en serie Hanyoung HX4 y HX9

La serie de controladores Hanyoung HX4 cuenta con dos sufijos que forman el modelo completo del dispositivo, es decir, el modelo completo del controlador está hecho de la forma: HX4-sufijo 1, sufijo 2, en seguida explicamos las opciones que premite configurar ambos sufijos y un modelo ejemplo. En esta serie el sufijo 1 permite configurar al controlador en forma de operación de calentamiento (sufijo = 0) ó operación simultánea de calentamiento/enfriamiento (sufijo = 1), por ejemplo el modelo HX4-1 se trata de un controlador de 48 X 48 mm con salida de control simultanea de calentamiento y enfriamiento. El segudno sufijo para la serie HX4 permie configurar al controlador con opciones de comunicación y activador de SV2, la opción 0 (sifijo 2 = 0) no dota al controlador de ninguna de estas opciones, por su parte la opción 1 (sufijo = 1) provee al controlador comunicación industrial RS485 y 1 contacto de activación de SV2. Finalmente la opción 2 (sufijo 2 = 2) incluye la comunicación RS485 y alarma de activación por resistencia rota. Pongamos por ejemplo el modelo HX4-11, se trata entonces, según lo dicho anteriormente, de un controlador de 48 X 48 mm de carátula, función simultánea de calentamiento y enfriamiento, con comunicación RS485 y un entrada de contacto para activación SV.

Para la serie HX9 las opciones son más reducidas, igualmente cuenta con 2 sufijos, es decir: HX9-sufijo 1, sufijo 2, el sufijo 1 repite las mismas opciones que el controlador de la serie HX4, nos enfocamos entonces en el siguiente sufijo. El sufijo 2 en su opción 0 (sufijo 2 = 0) no incluye ninguna función adicional a las del controlador, por su parte en la opción 1 (sufijo = 1) añade comunicación RS485 así como alarma por resistencia rota. Tomemos como ejemplo el modelo HX9-00, se trata de un cotnrolador de 96 x 96 mm de carátula con control de calentamiento y sin opciones de comunicación ni alarmas por resistencia rota.
