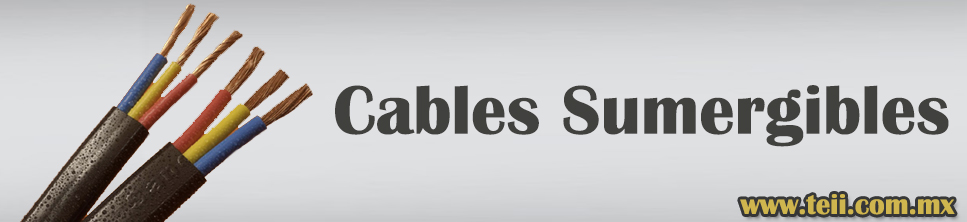

Cable sumergible para bomba

Cable sumergible para bomba

Un cable sumergible para bomba es un conductor de por lo menos 3 polos aislados en PVC. El cable sumergible para bomba cuenta con un sellado apropiado para la imnersión completa en líquidos, también es llamado cable submarrino para bombas por su propiedad altamente aislante a fluidos industriales. Como su nombre lo indica se utiliza en el cableado original de bombas sumergibles así como en el mantenimiento preventivo de los mismos sistemas.

Su especial aislamiento del cable suergible le permite a estos conductores operar bajo el agua en forma eficiente y segura por largos periodos de tiempo. El fino proceso de extrusión que da origen a un minimo espesor en el aislamiento permite una inserción suave y sencilla en las ranuras del estator.
Para bombas de alta potencia están diseñados cables sumergibles más robustos con conductores en hebra de Cobre de diversos calibres para aplicaciones como bombas navales, bombeo municipal, minería, etcétera.

Especificaciones

Los conductores de un cable sumergible está fabricado con filamentos sólidos con una composición de por lo menos 99.97% Cobre recocido ya que ofrece una baja resistencia a la conducción. El cable sumergible está hecho con una excelente composición de PVC formulada bajo los más exigentes estándar de calidad por lo que son adecuados para el uso en agus, aceite, grasas, acidos entre muchos otros fluidos. El proceso de extrusión utilizado para la fabricación del cable sumergible es hecho por máquinas de última generación en aislantes concentricos. Todos los cables surtidos cuentan con pruebas de funcionamiento en inmersión completa.

La siguiente imagen muestra un diagrama que muestra las partes del cable submarino o sumergible utilizado en la conexión eléctrica de bombas.

Partes de cable submarino o sumergible para bomba



  • Elementos conductores de Cobre por filamentos sólidos de alta pureza
  • Aislamiento parcial de PoliCloruro de Vinilo(PVC)
  • Aislamiento Parcial de PoliCloruro de Vinilo (PVC)

En forma de tabla las especificaciones y beneficios del uso de cable sumergible se pueden visualizar fácilmente como sigue:

Especificaciones Cable plano sumergible
Perfectas condiciones de conducción eléctrica
Aislantes resistentes a altas concentraciones de Humedad y abrasión
Apropiado para el uso con agua, grasa, aceite y ácidos
Vida útil por encima del estándar
Manejo de hasta 600V
Temperatura de operación -40 a +90 ºC
Para uso en bombas profundas
Adecuado para utilización de agua salada y dulce
Flexible

En el siguiente enlace obtenga la ficha técnica del cable sumergible para bombas.

Cable sumergible plano de 3 polos (3X12, 3X6, 3X14, 3X4)

La conexión en 3 hilos es la de uso más común en cableado submarino de bombas, es utilizado para suministrar conexión eléctrica a bombas sumergiles. El cable se fabrica para el funcionamiento en condiciones severas y difíciles. La forma plana del cable es apropiada para ingresarse en pequeñas ranuras presentes en diversas aplicaciones. Diríjase a la ficha ténica para conocer las normativas eléctricas que el cable satisface.

A continuación se describen los modelos más frecuentes de uso en bombas sumergibles:

Imagen de cable sumergible 3X12

Modelos Cable Sumergible 3 Polos
Modelo (AWG) Espesor aislante (mm) Espesor cubierta(mm) Diam. externo (mm)
CSUB-3X12 12 0.330 0.762 14.9
CSUB-3X6 6 0.686 1.52 1.18
CSUB-3X14 14 0.330 0.762 13.7
CSUB-3X4 4 0.914 1.52 37.3

Consideraciones generales

La conexión apropiada del cable con bombas sumergibles es fundamental para una operación adecuada, segura y fuera de peligros eléctricos. Los cables planos aislados están fabircados para soportar las condiciones industriales más severas sin embargo, siempre debe seguir las normas de seguridad requieridas para cualquier instalación eléctrica.
Cada conductor está hecho de Cobre grado electrolítico, los cables son dispuestos, recocidos y agrupados apropiadamente para asegurar la flexibilidad y la resistencia uniforme. Cada uno de los 3 conductores del cable sumergible está aislada con una composición única de PVC. Por su parte la cubierta exterior del cable está formulada de un PVC grado enriquecido contra abrasión apropiado para la operación en agua, grasa, aceite entre muchos otros.

 imagen cable plano sumergible

Instrucciones de uso

    1. Todas las precauciones eléctricas deben ser observadas cuando se manipule la bobina de cable. Al ser un producto delicado así como su aplicación, se recomienda que para una operación libre de problemas o limitantes en el desempeño de las bombas usted observe cuidado apropiado durante su manipulación, almacenamiento, inserción en las ranuras del estator para obtener el desempeño esperado.

    2. Antes de ser surtida cualquier bobina de cable sumergible ésta es probada con rigurosos exámenes de calidad. Pruebas de alto voltaje son desempeñadas en cada bobiba surtida, no realice pruebas adicionales de alto voltaje sin las condicones apropiadas para hacerlo. Sólo se recomeinda el uso de Megger.

    3. Nunca apile más de 5 bobinas, ya que puede resultar dañada la primera por sobre peso.

    4. No almacene estos cables cerca de objetos que tengan filos, esquinas pronunciodas o altas temperatura para evitar daño no intencional.

    5. Evite utilizar martillo para dar forma al cable. El diseño del material no require ninguna aplicación de fuerza adicional para acoplarse a los sistemas de bomba para los cuales está previamente diseñado.
