Fluke 754, 753

El dispositivo Fluke 754 es un equipo avanzado para la medición y generación de señales análogicas con comunicación HART. El modelo Fluke 754 cuenta entre sus ventajas la portabilidad de un dispositivo hand-held y alimentación por medio de baterías lo que lo hace un equipo escencial para calibraciones en laboratorio o campo.
La comunicación HART permite al calibrador 754 de Fluke comunicarse con una amplia variedad de dispositivos de control y automatización como transmisores de temperatura, transductores de presión, variadores de velocidad, tarjetas de adquisición, etcétera, la comicación Hart cada día es más utilizada y prontamente se combertirá en un Must de los equipos de control, consulte el manual de usurio del calibrador de señales Fluke 754 en el apartado HART para obtener detalles del uso y especificaciones del protocolo.

Los calibradores de señales son un intrumento de suma ayuda para la vertificación, resolución de problemas, calibración y documentación cuando se utilizan distintos equipos de medición industrial ya que permiten simular electrónicamente señales que serían imposibles generar por otros medios físicos.

Funciones Fluke 754, 753

Ahora vamos a mencionar algunas de las principales funciones del calibrador Fluke 754 sin embargo, otras más no son mencionadas que también podían ser muy útiles en los laboratorios, es por ello que es importante tenga siempre a la mano su manual de usuario para acceder a todas las bondades del calibrador Fluke 754.

El calibrador 754 incluye un display muy amplio configurable a 5 idiomas diferentes (Español, Francés, Italiano, Alemán e Inglés), en él se pueden desplegar cómodamente las lecturas en forma analógica cuando hay inestabilidad en las señales de entrada.

Una de las funciones más utilizadas en el calibrador es la de "generador de señales", esto quiere decir que el equipo tiene la capacidad de emular señales de Termopares con compensación automática de la punta de referencia o puede ajustar una temperatura externa como referencia. Esta función del Fluke 754 permite calibrar por comparación directa termopares que servirán como referencia para otros termopares o para validar procesos donde interviene el uso de sensores de temperatura.

Otra funcion importante del calibrador es la de Registrador de datos, el equipo puede guardar hasta 8,000 datos de las diferentes variables de medición, además el dispositivo cuenta con una conveniente interfaz USB que hace posible comunicar al Fluke 754 con una computadora para cargar funciones, descargar datos, listas y resultados.

Por su parte el modo Calibración Automática permite trabajar con transmisores y limit switch para ajustarlos con la función de pantalla dividida en modo Medición/Fuente asimismo el modo Transmisor puede ser configurado para emular las funciones de un instrumento.

Entre otras funciones que podemos mencionar del calibrador Fluke modelo 754 son:

Calcuadora con función raíz cuadrada y fácil acceso que contienen valores de mediciones
Despliegue de datos en unidades de ingeniería , porcentaje de escala o unidades personalizables
Registro de Máximo/Mínimo

Para instrucciones exactas acerca sobre funciones de prueba y calibración descargue el Manual de Calibración de Fluke 753/754 disponible en la página del fabricante.

Identificación de botonería

El calibrador Fluke 754 trae un conjunto de botones que facilitan la navegación a través de todas las funciones del dispositivo, daremos un vistazo general a la btonería del equipo para familizar al propietario con la operación del calibrador.

Empezaremos con los botones blandos del Fluke 754 de color azul que se encuentran localizados en la parte inferior de la pantalla y están marcados como: F1, F2, F3 y F4, estos botones son llamados teclas de función y su operación en turno se describirán en la parte inferior de la pantalla según las funciones disponibles en cada modo de navegación. En la siguiente tabla usted podrá relacionar utilizando la imagen posterior los botones con sus respectivas funciones.

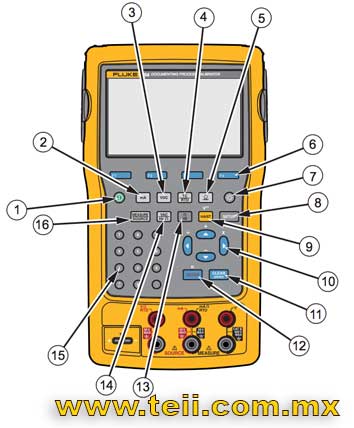

imagen botonería Fluke 753 y Fluke 754

Botones Fluke 754, 754
1	Botón de Encendido y Apagado
2	(mA) Selecciona la función de corriente como medición o como fuente, enciende y apaga el bucle de corriente
3	(VDC)Enciende la función de voltaje como Medición o como fuente generadora.
4	(TC/RTD)Activa la función de Termopar o RTD como medición o fuente generadora de señal.
5	Opción para medición de presión o generación de señal.
6	Teclas bandas F1-F4 su función en turno estará definida por las etiquetas que aparecerán encima de la tecla en el display.
7	Tecla para justar los niveles de intensidad de luz del display.
8	(SETUP) Ingresa o Sale del modo de configuración para cambiar los parámetros de operación.
9	En el modelo Fluke 754 (HART) el botón cambia entre comunicación HART y modo analógico. Cuando se encuentra en el modo de Calculadora la tecla aplica la operación raiz cuadrada. Por su parte el botón en el modelo Fluke 753 (RANGE) ajustará el rango del instrumento.
10	Teclas de despazamiento, ARRIBA, ABAJO, DERECHA, IZQUIERDA. En el modelo calculadora estas teclas corresponden a las funciones aritméticas (+, -, /, X)
11	(CLEAR/ZERO) Borra datos ingresado o suguiere un valor de salida cuando se encunetra en el modelo Generación de Señales (Source). Cuando utilce el calibrador con un modulo de presión ajustará el valor a 0.
12	El botón (ENTER) funcionará como una confirmación para ingresar un valor o funcionará como el simgolo "=" cuando se encuentre en el modo calculadora.
13	El botón realizará una conmutación entre el modo medición de resistencia y continuidad en modo Medición o selecciona la función resistencia en el modo generador de señales.
14	En el modlo Medición la tecla cambiaraá entre Voltaja AC y la función frecuencia o seleccionará la salida de frecuencia en el modo generador de señal.
15	El teclado numérico servirá para ingresar valores directamente en el número que corresponde.
16	Cambia entre los modlos Medicion y Generador de Señal.

Display del calibrador

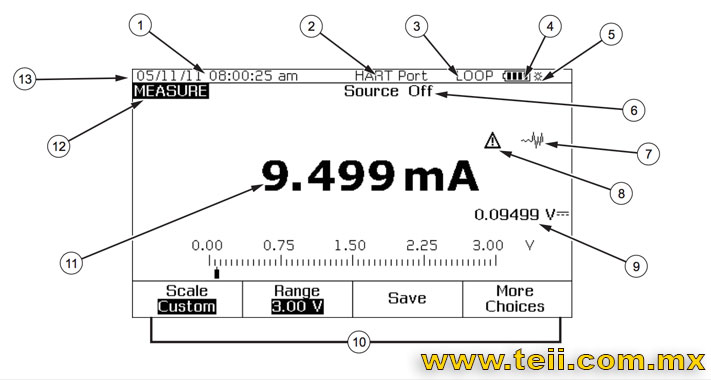

La siguiente imagen es una mapa descriptivo del display del calibrador Fluke 754, algunas características no podrán aparecer en el modelo Fluke 753 sin embargo, la similitud es suficiente.

imagen display calibrador fluke 753, fluke 754

Para identificar más facilmente las funciones realizaremos una tabla utilizando la imagen anterior como guia:

Explicación del Display
1	Fecha y hora
2	Función HART operando
3	Lazo de corriente (loop) operando
4	Estatus de la batería
5	Indicador de la iluminación
6	Indica si la función Generadora de Señal está Encendida o Apagada.
7	Indicador de inestabilidad en la señal
8	Indicador de Unidades personalizables
9	Valor secundario
10	Función de las teclas bandas F1-F4
11	Valor medido
12	Indicador de MODO
13	Barra de estado

Accesorios Fluke 754

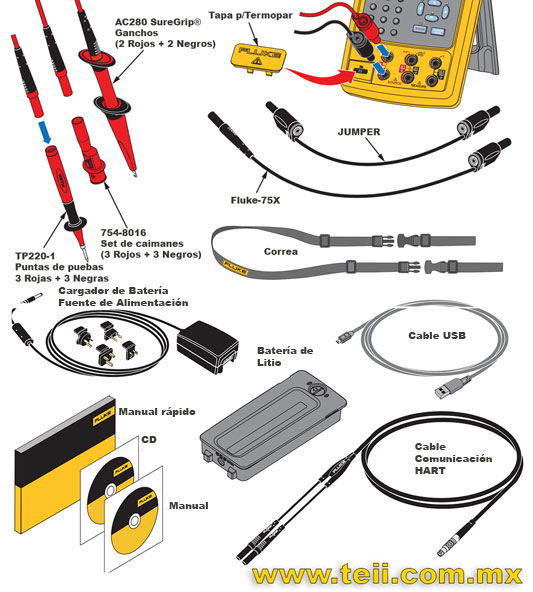

Para facilitar las tareas de calibración el equipo 754 viene provisto de un conjunto de accesorios que ayudan a desepeñar las funciones del calibrador, las siguiente imagen muestra los principales componentes adjuntos junto con su nombre que en seguida se mencionan:

Guia de uso rápido del Fluke 753/754 en los principales idiomas
Manual de Usuario
Batería con cargador integrado y cable de fuente de alimentación
3 sets de puntas de pruebas modelo TP220-1
3 conjuntos de extensiones de pueba modelo 75X
3 pares de caimanes para 754
Correa ajustable
Jumper para medición de RTD
Cable USB A - USB B
Cable comunicación HART
Manual de calibración
Tapa para entrada/salida termopar

imagen de accesorios en fluke 753

Todos los contenidos de los paquetes pueden variar según el distribuidor, consulte con su representante el contenido del calibrador Fluke 754, este documento es sólo referencia del artículo original.

Tanto Fuke como los nombre 754 y 753 son propiedades de sus respectivos dueños, este artículo es exclusivamente una referencia del producto y no pretende ser un material de literatura sustituto para los calibradores ya que puede realizarse variaciones en los equipos o funciones sin previo aviso. Recomendamos leer la guia de usuario de Fluke 754 y Fluke 753 para referencias exactas.
