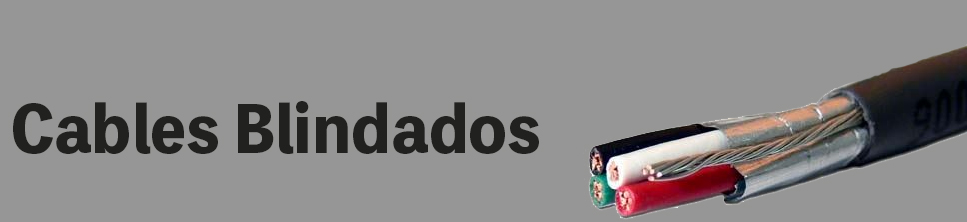

Cable blindadoEl cable blindado es un tipo de conductor formado por uno o más polos que tienen un aislante total en común. Los cables blindados puede utilizar dos tipos diferentes de protección, la malla de acero o la pantalla metálica que eliminan la interferencia electromagnética proveniente de motores, turbinas o cualquier dispositivo de alta potencia. El blindaje en un cable reduce significativamente los ruidos eléctricos y reducen el impacto de éstos en señales de control y/o instrumentaciones permitiendo contar con una señales limpia y sin interferencia entre cables que se encuentran cerca uno de otro. Las excelentes propiedades en contra de cargas parásitas o interfencia electromecánica presente en todos los cables blindados lo debemos al efecto que se genera al formar un encapsulado de malla metálica al rededor de un volúmen, este encapsulado se denomina Jaula de Faraday en honor al científico inglés que descubrió este fenómeno. Así, todo volumen que se encuentra dentro de este encapsulado está protegido de la influencia de ruido electromagnético, por ello las señales dentro de un cable blindado permanecerán limpias e intactas durante el trayecto desde la emisión hasta el equipo de automatización. Los conductores del cable blindado están fabricados de cobre estañado suave y flexible denominado clase "K", se encuentran disponibles en calibres que van desde el 18 AWG al 14 AWG cubriendo así la mayoría de las necesidades de instrumetnación, control y automatización, su cubierta parcial y total de PVC le transfiere impermeabilidad haciendo el cable apropiado para ambientes con altas concentraciones de humedad evitando la formación temprana de corrosión.

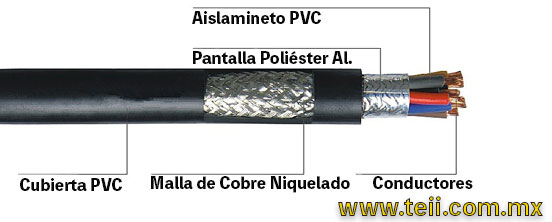

Construcción de cable blindadoComenzando en la parte más exterior del cable su cubierta total está fabricada en PVC que, como anteriomente se mencionó, le transfiere al cable propiedades impermeables sin embargo, otras propiedades que podemos mencionar es su capacidad autoextingible así como su baja emisión de humo y eliminación de flama.
Los conductores del cable blindado son fabricados de Cobre estañado blando y cada uno de ellos está asilado en forma independiente de PVC, convenientemente vienen con un código de color cada uno, lo que facilita la identificación de cada uno de ellos en el cableado de sistemas de control complejos de varios polos. Modelos de CablesAl momento de seleccionar un cable blindado tenga en cuenta dos puntos importantes a la hora de seleccionarlo, el calibre y el número de conductores. El calibre del cable defiene el diámetro del mismo y determina la corriente máxima que podemos alcanzar en conducción, está expresado en números entreros según la estándarización amricana denominada AWG. Como medida precautoria tenga siempre el asesoriamiento de un técnico o ingeniero en caso de que usted necesite seleccionar el cable. Finalmente determine el número de polos o conductores que requiere para su sistema, tome como referencia la siguiente tabla de los modelos de uso más frecuente de cable blidado.
Los modelos anteriores son sólo los de uso más generalizado sin embargo se cuenta con una más amplia gama de cablesen diferentes cablibres y con uno o más polos. ¿Cuándo utilizar el cable blindado?Todas las aplicaciones industriales se desarrollan en ambientes con altas concentraciones de ruido que puede estar presente en forma de radiación o por conducción que es denominada interferencia electromagnética. La interferencia puede dañar seriamente la correcta operación de equipos debido a que la señal trasnsportada es distorcionada. El aislamiento en un cable protege mecánicamente al conductor o conductores de golpes y abrasión, en términos del ambiente el aislamiento provee una capa impermeable a la alta humedad y posibles salpicaduras sin embargo el aislamiento es completamebte transparente a la energía electromecánica y ofrece ningún grado de protección. Los cables no blindado son una principal fuente de interferencia electromagnética en ambas formas, como generadores y como receptores, en foma de fuente generadora un cable sin blindaje conduce el ruido y lo transfiere a los dispositivos electrónicos, en forma de receptor un cable no blindado funciona como una antena que atrae los ruidos y cargas parásitas que distorcinan las señales de conducción, el cable blindado es de utilidad en ambos casos mencionados. Utilice la siguiente tabla como referencia a la hora en que decida si utiliza un cable blindado o no, se enlistan diversas áreas de la industria las cuales pueden estar bajo los efectos de interferencia electromagnética. Tenga en cuenta que grandes transformadores, irradiadores de carga así como calentadores inductivos siempre serán generadores y conducores de ruido. Siempre utilice cable blindado cuando transporte simultáneamente por una misma linea condulet cable de potencia o cometidas.
La forma primaria de combatir la interferencia electromagnética es a través del uso de cable blindado, el blindaje rodea la superficie del conductor transportador de la señal y actua como en dos formas. La primer forma es como un espejo repelente de la interferencia, en la segunda forma el blindaje atrapa las cargas parásitas o el ruido y lo conduce hacia la tierra física. En cualquiera de los dos casos la interferencia no alcanza a afectar la señal transportada por los conductores, en caso de que la señal logre penetrar el blindaje será de tan baja que no será representativa para afectar a la señal de control Tipos de blindajesExisten dos tipos de blindaje utilizado en la fabricación de cable blindado, la pantalla y la malla. El blindaje basado en pantalla utiliza una fina película generalmente de Aluminio pegada en un material como el poliéster cuya combinación dota a la pantalla de flexibilidad y robustez. Con ello la totalidad del conductor queda cubierto y lo aisla de cargas no deseadas que no forman parte de la señal de conducción.

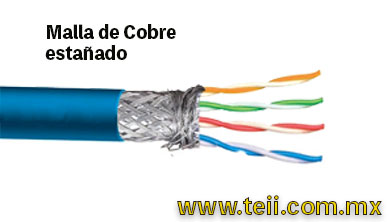

El blindaje de malla es una envoltura de alambres desnudos de cobre que cubren toda la superficie del conductor y atrapan cerca del 70% del ruido, es por ello que tanto el blindaje apantallado como el de malla deben estar presentes en la fabricación de cables blindados para asegurar una señal limpia.
Especificaciones técnicasConductor : Cobre blando estañado o sin estañar clase "K"
Las especifciaciones aquí mencionadas son exclusivamente válidos para cable blindado suministrador por Tei Ingeniería y cualquiera de nuestros distribuidiores e intergradores nacionales, tome este documento exclusivamente como una referencia y no como un manual de usuario, consulte especificaciones concretas del producto y modelo. |
